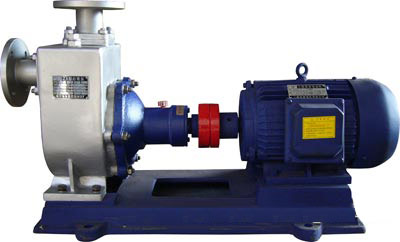

ZW系列自吸排污泵

ZW系列自吸排污泵

一、产品概述
    ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品,该泵集自吸和无堵塞排污于一体,采用轴向回流的混式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。广泛应用于市政排污工程,河塘养殖粪便处理,沉淀废矿杂质,轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质的杂质泵。
    该泵与国内同类产品相比,具有结构简单,自吸性能好,(自吸高度可达5m),排污能力强,维修方便(完全可替代WQ、QW潜污泵)等特点

二、产品特点

1、过流能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞;
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%;
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间比普通自吸泵短。

三、工作条件

流量:3~800m 3 /h
扬程:12~80m
环境温度≤50℃
介质温度≤80℃
介质密度≤1.24×10 3 kg/m 3

四、结构图

cyza 序号 部件名称 序号 部件名称
1 进口接管 5 叶轮
2 进口单向阀 6 机械密封
3 出水接管 7 轴承座
4 泵体 8 泵轴



五、性能参数表

型号 流量Q
(m3/h)
扬程
(m)
电机功率
(KW)
转速
(r/min)
25ZW8-15 8 15 1.5 2900
32ZW10-20 10 20 2.2 2900
32ZW20-12 20 12 2.2 2900
40ZW20-12 20 12 2.2 2900
40ZW10-20 10 20 2.2 2900
40ZW15-30 15 30 3 2900
50ZW10-20 10 20 2.2 2900
50ZW20-12 20 12 2.2 2900
50ZW15-30 15 30 3 2900
65ZW30-18 30 18 4 1450
65ZW20-30 20 30 5.5 2900
65ZW15-30 15 30 3 2900
65ZW20-14 20 14 2.2 2900
65ZW25-40 25 40 7.5 2900
65ZW30-50 30 50 11 2900
80ZW40-16 40 16 4 1450
80ZW40-50 40 50 18.5 2900
80ZW65-25 65 25 7.5 2900
80ZW80-35 80 35 15 2900
80ZW50-60 50 60 22 2900
100ZW100-15 100 15 7.5 1450
100ZW80-20 80 20 7.5 1450
100ZW100-20 100 20 11 1450
100ZW100-30 100 30 22 2900
100ZW80-60 80 60 37 2900
100ZW80-80 80 80 45 2900
125ZW120-20 120 20 15 1450
125ZW200-15 200 15 15 1450
150ZW200-15 200 15 15 1450
150ZW250-25 250 25 45 2900
200ZW280-14 280 14 22 1450
200ZW300-18 300 18 37 1450
200ZW280-28 280 28 55 1450
250ZW420-20 420 20 55 1450
300ZW800-14 800 14 55 1450
