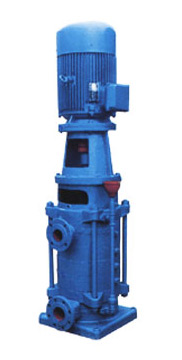

DL立式多级离心泵

tswa一、产品概述

DL立式多级离心泵,其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封,用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准。

二、产品特点

1、结构新颖,运行可靠:取消了平衡鼓(盘),其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
2、更少的运行、维修费用:采用可靠的机械密,故障率低,具有更少的运行维修费用。
3、运行平稳,噪音低:采用低转速电机,使该系列泵具有运行平稳,噪音低等特点。
4、独特部件、降低噪音:独特的水力部件设计,良好的过流性能,减少流动噪音。

三、工作条件

流量范围:2~380m 3 /h
扬程:5~230m
转速:1480r/min
介质温度:-15℃~+105℃
环境温度:≤+40℃
系统最高工作压力:≤2.5Mpa

四、产品用途

DL、DLR型系列泵适用于工业和城市给排水,高层建筑增压送水、消防恒压供水、自动喷淋给水、自动水幕供水、采暖、浴室、锅炉给水循环增压、空调制冷系统送水、设备配套使用以及各种生产工艺用水等场合。DL型介质使用温度不超过80℃,DLR型介质使用不超过120℃。

五、产品结构图

DL 结构图 序号 部件名称 序号 部件名称
1 进水段 7 轴承
2 导轴承 8 电机架
3 导叶 9 联轴器
4 进水段 10 叶轮
5 上轴承 11 中段
6 机械密封 12

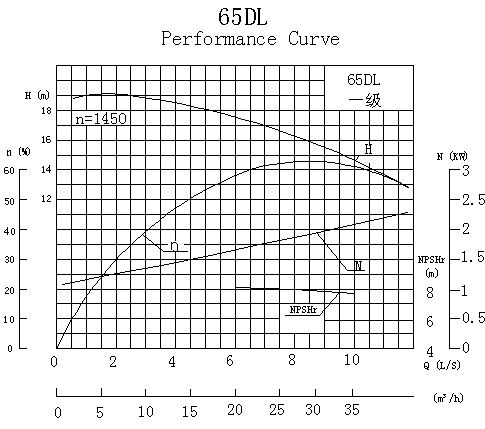

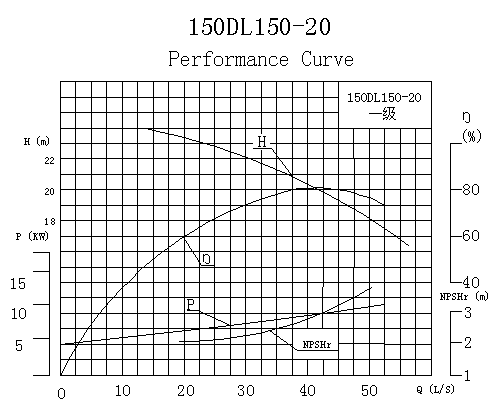

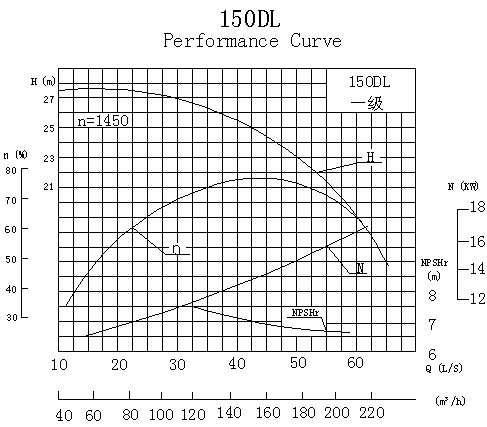

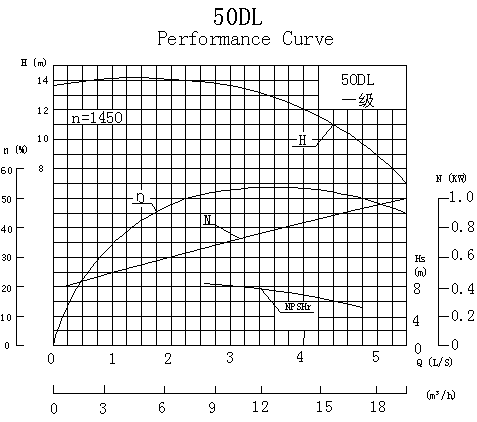

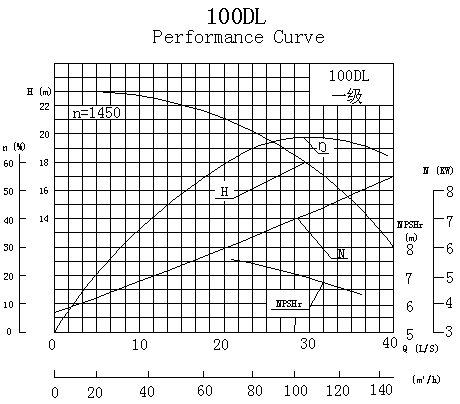

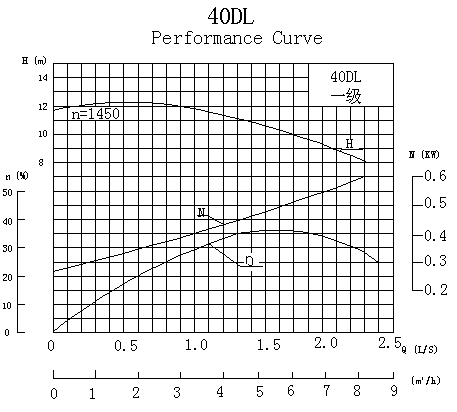

六、性能曲线图









七、性能参数表

型 号
口径
(mm)
流量
(m 3 /h)
扬程
(m)
功率
(KW)
转速
(r/min)
汽蚀余量
(m)
40DL(DLS)6-12 2 40 6 24 1.5 1480 3.2
3 36 2.2
4 48 3
5 60 4
6 72 4
7 84 5.5
8 96 5.5
9 108 7.5
10 120 7.5
11 132 7.5
12 144 11
50DL(DLS)12.5-12.5 2 50 12.5 25 3 1480 2.2
3 3.75 3
4 50 4
5 62.5 5.5
6 75 7.5
7 87.5 7.5
8 100 7.5
9 112.5 11
10 125 11
65DL(DLS)30-15 2 65 30 30 5.5 1480 2.82
3 45 7.5
4 60 11
5 75 15
6 90 15
7 105 18.5
8 120 22
9 135 22
10 150 30
80DL(DLS)50-20 2 80 50 40 11 1480 2.2
3 60 15
4 80 22
5 100 30
6 120 3.
7 140 37
8 160 45
9 180 45
10 200 55
100DL(DLS)72-20 2 100 72 40 15 1480 2.8
3 60 18.5
4 80 30
5 100 37
6 120 37
7 140 45
8 160 55
9 180 55
10 200 75
100DL(DLS)100-20 2 100 100 40 18.5 1480 2.8
3 60 30
4 80 37
5 100 45
6 120 55
7 140 75
8 160 75
9 180 90
10 200 90
150DL(DLS)150-20 2 150 150 40 30 1480 2.8
3 60 37
4 80 45
5 100 55
6 120 75
7 140 90
8 160 90
9 180 110
10 200 132
150DL(DLS)165-20 2 150 160 50 37 1480 3.5
3 75 55
4 100 75
5 125 90
6 150 110
7 175 132
8 200 132
9 225 160
10 250 160
150DL(DLS)200-20 2 150 200 40 37 1480 3.5
3 60 55
4 80 73
5 100 90
6 120 110
7 140 110
8 160 132
200DL(DLS)300-20 2 200 300 40 55 1480 5
3 60 75
4 80 110
5 100 132
6 120 160
7 140 160
8 160 200
