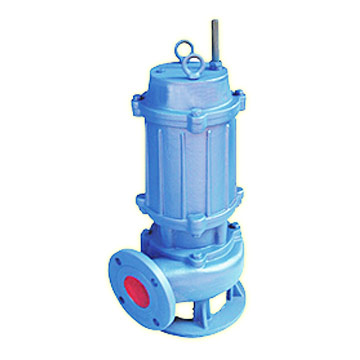

QW、WQ型潜水式排污泵

一、产品概述　
　 WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。

二、产品特点

1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。

三、工作条件

流量范围：2～1500m 3 /h
扬程范围：3～45m
转速n：970～2900r/min
环境温度T：≤+40℃
介质温度：－15℃～+60℃
介质密度：≤1.3X10 3 kg/m 3
介质PH值范围：5～9
系统最高工作压力：≤0.6Mpa

四、产品用途

1、城市污水处理厂排放系统。	2、住宅区的污水排放站。
3、地铁、地下室、人防系统排水站。	4、市政工程、建筑工地中稀泥浆的排放。
5、养殖场污水排放及农村农田灌溉。	6、自来水厂的给水装置。
7、矿山勘控及水处理设备配套。	8、水利工程给水、排水。

五、结构图

	序号	部件名称
	1	底坐
	2	泵体
	3	叶轮
	4	油室
	5	机械密封
	6	清水电机

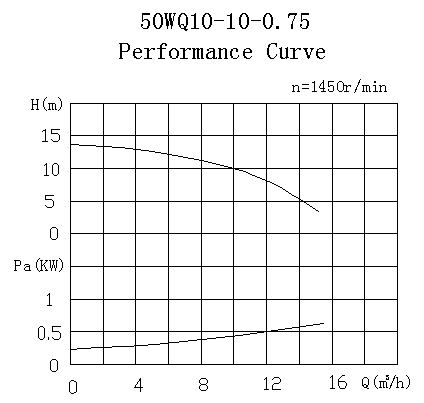

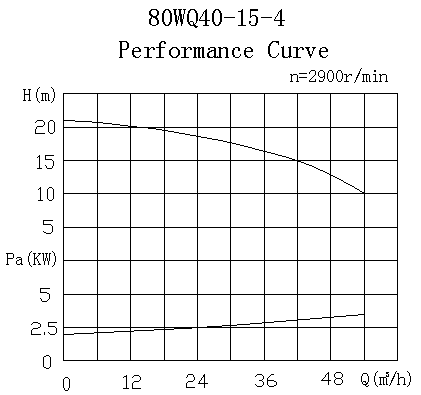

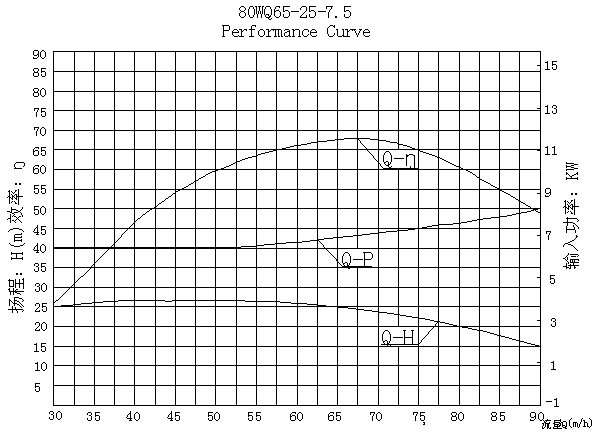

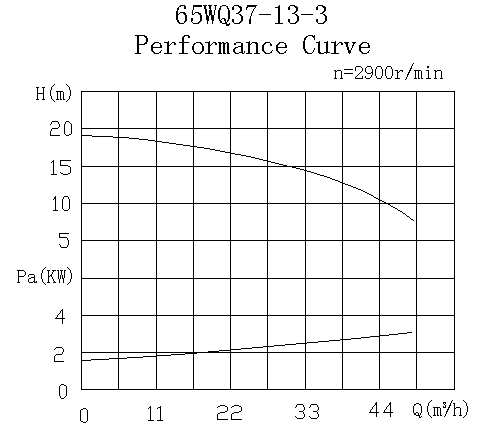

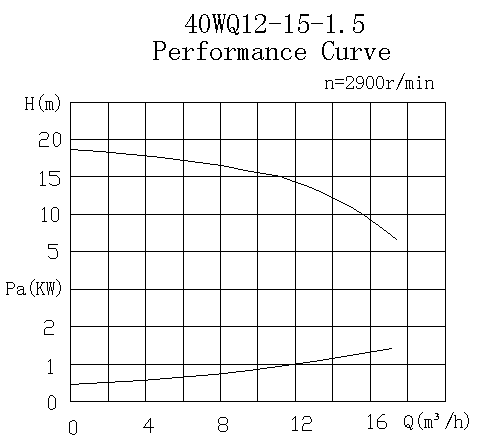

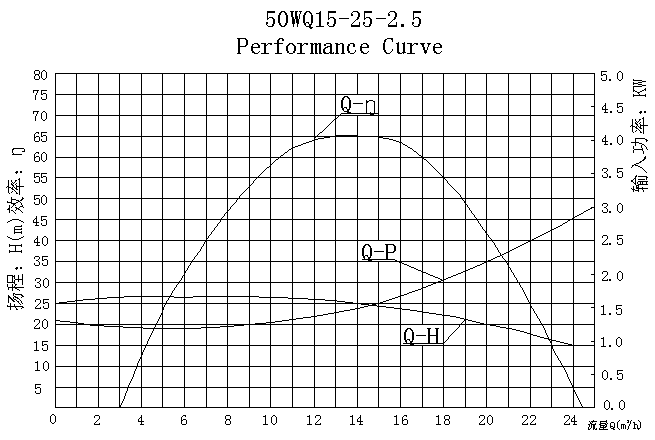

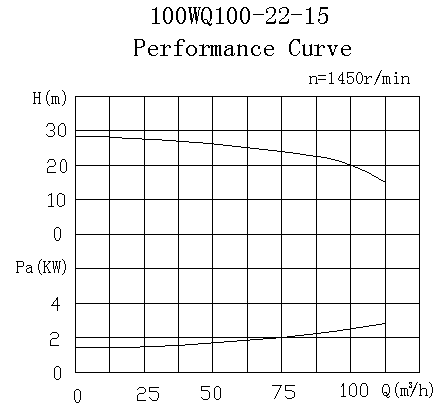

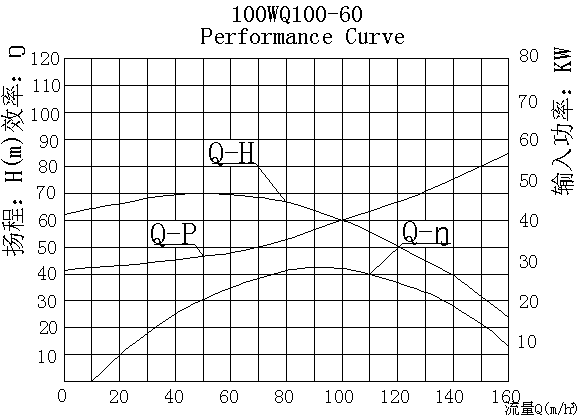

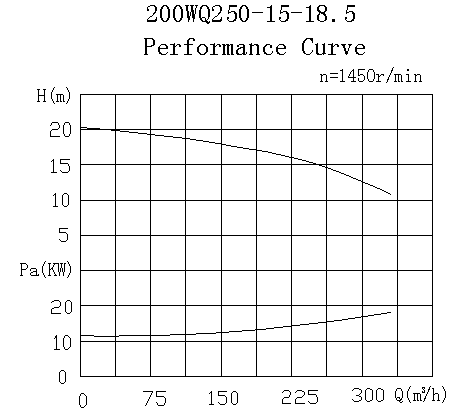

六、性能曲线图

七、性能参数表

型号口径-流量-扬程 (mm)(m3/h)(m)	转速 (r/min)	功率 (kw)	效率 (%)
25-8-22-1.1	2825	1.1	38.1
32-12-15-1.1	2825	1.1	40
40-15-15-1.5	2840	1.5	45.1
40-15-3-2.2	2840	2.2	48
50-20-7-0.75	1390	0.75	54
50-10-10-0.75	1390	0.75	56
50-20-15-1.5	2840	1.5	55
50-15-25-2.2	2840	2.2	56
50-18-30-3	2880	3	58
50-25-32-5.5	2900	5.5	53
50-20-40-7.5	2900	7.5	55
65-25-15-2.2	2840	2.2	52
65-37-13-3	2880	3	55
65-25-30-4	2890	4	58
65-30-40-7.5	2900	7.5	56
65-35-50-11	2930	11	60
65-35-60-15	2930	15	63
80-40-7-2.2	1420	2.2	52
80-43-13-3	2880	3	50
80-40-15-4	2890	4	57
80-65-25-7.5	2900	7.5	56
100-80-10-4	1440	4	62
100-110-10-5.5	1440	5.5	66
100-100-15-7.5	1440	7.5	67
100-85-20-7.5	1440	7.5	68
100-100-25-11	1460	11	65
100-100-30-15	1460	15	66
100-100-35-18.5	1470	18.5	65
125-130-15-11	1460	11	62
125-130-20-15	1460	15	63
150-145-9-7.5	1440	7.5	63
150-180-15-15	1460	15	65
150-180-20-18.5	1470	18.5	75
150-180-25-22	1470	22	76
150-130-30-22	1470	22	75
150-180-30-30	1470	30	73
150-200-30-37	1480	37	70
200-300-7-11	970	11	73
200-250-11-15	970	15	74
200-400-10-22	1470	22	76
200-400-13-30	1470	30	73
200-250-15-18.5	1470	18.5	72
200-300-15-22	1470	22	73
200-250-22-30	1470	30	71
200-350-25-37	1480	37	75
200-400-30-55	1480	55	70
200-350-40-75	980	75	70
250-600-9-30	980	30	74
250-600-12-37	1480	37	78
250-600-15-45	1480	45	75
250-600-20-55	1480	55	73
250-600-25-75	1480	75	73
250-800-12-45	1480	45	76
300-500-15-45	980	45	70
300-800-15-55	980	55	73
300-600-20-55	680	55	75
300-800-20-75	980	75	78
300-950-20-90	980	90	80
300-1000-25-110	980	110	82
350-1100-10-55	980	55	84.5
350-1500-15-90	980	90	82.5
350-1200-18-90	980	90	83.1
350-1100-28-132	740	132	86.2
350-1000-36-160	740	160	78.5
400-1500-10-75	980	75	82.1
400-2000-15-132	740	132	85.5
400-1700-22-160	740	160	82.1
400-1500-26-160	740	160	86.5
400-1700-30-200	740	200	83.5
400-1800-32-250	740	250	82.1
400-1760-7.5-55	540	55	82.1
500-2500-10-110	740	110	82
