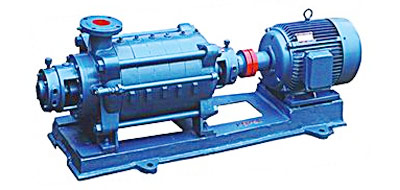

TSWA卧式多级离心泵

一、产品概述

tswa

本型泵原为卧式、单吸、多级、节段式多级离心泵。供输送清水或物理化学性质类似于水的其他液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。

二、产品特点

1、运行平衡,噪音低:采用低转速电机,使该系列泵具有运行平衡,噪音低等特点。
2、轴封:可供选用采用软填料密封或机械密封,密封安全可靠、结构简单,价格便宜,维修方便快捷。
3、整机使用寿命长:轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

三、工作条件

流量范围:5~200m 3 /h
扬程:10~300m
转速:1450r/min
介质温度:-15℃~+80℃
环境温度:≤+40℃
系统最高工作压力:≤3.0MPa

四、性能曲线图









五、性能参数表

型号 级数 流量 扬程
(m)
转速
(r/min)
功率 效率 允许吸上真空高度 汽蚀余量 重量
m3/h L/S 轴功率 电机功率
50TSWA 2 15
18
22
4.17
5
6.1
20
18.4
16.8
1450 1.28
1.37
1.55
2.2 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
135
3 15
18
22
4.17
5
6.1
30
27.6
25.2
1450 1.92
2.05
2.32
3 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
155
4 15
18
22
4.17
5
6.1
40
36.8
33.6
1450 2.55
2.73
3.09
4 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
175
5 15
18
22
4.17
5
6.1
50
46
42
1450 3.19
3.42
3.87
5.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
195
6 15
18
22
4.17
5
6.1
60
55.2
50.4
1450 3.83
4.10
4.65
5.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
215
7 15
18
22
4.17
5
6.1
70
64.4
58.8
1450 4.47
4.79
5.42
7.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
235
8 15
18
22
4.17
5
6.1
80
73.6
67.2
1450 5.10
5.47
6.19
7.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
255
9 15
18
22
4.17
5
6.1
90
82.8
75.6
1450 5.75
6.15
6.97
7.5 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
275
10 15
18
22
4.17
5
6.1
100
92
84
1450 6.39
6.84
7.74
11 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
295
11 15
18
22
4.17
5
6.1
110
101.2
92.4
1450 7.03
7.52
8.52
11 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
315
12 15
18
22
4.17
5
6.1
120
110.4
100.8
1450 7.66
8.20
9.29
11 64
66
65
7.6
7.2
6.5
2.6
3.1
4.0
335
75TSWA 2 30
36
42
8.33
10
11.67
25
23
20
1450 3.00
3.22
3.37
5.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
181
3 30
36
42
8.33
10
11.67
37.5
34.5
30
1450 4.51
4.83
5.05
7.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
213
4 30
36
42
8.33
10
11.67
50
46
40
1450 6.01
6.45
6.73
11 68
70
68
7.3
7.2
6.5
2.8
3
3.8
245
5 30
36
42
8.33
10
11.67
62.5
57.5
50
1450 7.51
8.06
8.42
11 68
70
68
7.3
7.2
6.5
2.8
3
3.8
276
6 30
36
42
8.33
10
11.67
75
69
60
1450 9.01
9.67
10.10
15 68
70
68
7.3
7.2
6.5
2.8
3
3.8
307
7 30
36
42
8.33
10
11.67
87.5
80.5
70
1450 10.51
11.28
11.78
15 68
70
68
7.3
7.2
6.5
2.8
3
3.8
340
8 30
36
42
8.33
10
11.67
100
92
80
1450 12.02
12.89
13.46
18.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
370
9 30
36
42
8.33
10
11.67
112.5
103.5
90
1450 13.52
14.50
15.15
18.5 68
70
68
7.3
7.2
6.5
2.8
3
3.8
402
10 30
36
42
8.33
10
11.67
125
115
100
1450 15.02
16.12
16.83
22 68
70
68
7.3
7.2
6.5
2.8
3
3.8
432
11 30
36
42
8.33
10
11.67
137.5
126.5
110
1450 16.52
17.73
18.51
22 68
70
68
7.3
7.2
6.5
2.8
3
3.8
462
100TSWA 2 62
69
80
17.2
19.2
22.2
32.4
31.2
28
1450 7.65
8.03
8.59
11 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
355
3 62
69
80
17.2
19.2
22.2
48.6
46.8
42
1450 11.48
12.05
12.89
15 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
406
4 62
69
80
17.2
19.2
22.2
64.8
62.4
56
1450 15.31
16.07
17.19
22 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
457
5 62
69
80
17.2
19.2
22.2
81
78
70
1450 19.14
20.09
21.49
30 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
508
6 62
69
80
17.2
19.2
22.2
97.2
93.6
84
1450 22.97
24.11
25.79
30 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
560
7 62
69
80
17.2
19.2
22.2
113.4
109.2
98
1450 26.79
28.13
30.09
37 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
610
8 62
69
80
17.2
19.2
22.2
129.6
124.8
112
1450 30.62
32.14
34.39
45 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
660
9 62
69
80
17.2
19.2
22.2
145.8
140.4
126
1450 34.45
36.16
38.69
45 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
712
10 62
69
80
17.2
19.2
22.2
162
156
140
1450 38.28
40.18
42.98
55 71.5
73
71
7.3
7
6.2
2.9
3.3
4.2
762
125TSWA 2 72
90
108
20
25
30
46
43.2
40
1450 12.89
14.32
15.59
22 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
475
3 72
90
108
20
25
30
69
64.8
60
1450 19.34
21.48
23.39
30 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
555
4 72
90
108
20
25
30
92
86.4
80
1450 25.79
28.63
31.18
45 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
640
5 72
90
108
20
25
30
115
108
100
1450 32.23
35.79
38.98
55 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
726
6 72
90
108
20
25
30
138
129.6
120
1450 38.67
42.95
46.78
75 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
840
7 72
90
108
20
25
30
161
151.2
140
1450 45.12
50.11
54.57
75 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
923
8 72
90
108
20
25
30
184
172.8
160
1450 51.57
57.27
62.37
90 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
1008
9 72
90
108
20
25
30
207
194.4
180
1450 58.02
64.43
70.16
90 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
1093
10 72
90
108
20
25
30
230
216
200
1450 64.46
71.59
77.96
90 70
74
75.5
7.2
6.8
6.2
2.9
3.4
4.1
1178
150TSWA 2 119
155
191
33
43
53
65
60
54.9
1450 29.03
32.91
36.19
45 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
522
3 119
155
191
33
43
53
97.5
90
82.4
1450 43.55
49.37
54.29
75 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
604
4 119
155
191
33
43
53
130
120
109.8
1450 58.06
65.82
72.39
90 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
686
5 119
155
191
33
43
53
162.5
150
137.2
1450 72.58
82.28
90.49
110 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
768
6 119
155
191
33
43
53
195
180
164.7
1450 87.1
98.74
108.58
132 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
850
7 119
155
191
33
43
53
227.5
210
192.1
1450 101.61
115.19
126.68
132 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
930
8 119
155
191
33
43
53
260
240
219.6
1450 116.12
131.65
144.78
160 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
1013
9 119
155
191
, 3, 3
43
53
292.5
270
247.0
1450 130.64
148.10
162.87
200 72.6
77
78.8
8
7.7
6.6
2.1
2.5
3.5
1095
