一、产品概述

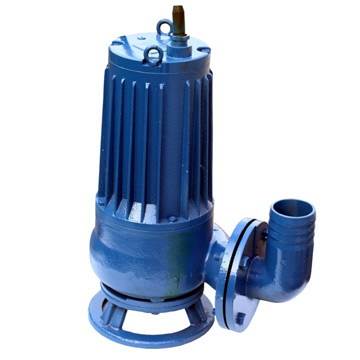

AS、AV潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。水泵轴和电机轴是同一根轴,由于水泵位于整个排污泵最下端,它能最大限度抽吸地面积余污水。AS潜水式排污泵具有带撕裂的结构,能够将纤维等物质撕裂、切断,然后顺利排放,因此,本型泵特别适合于输送含有长纤维的污水。产品执行JB/5118-2001《污水污物潜水电泵》标准。
二、产品特点
1、电缆耐用、防水:耐污重型橡套软电缆,树脂灌注,压紧固定,绝无拉松,长久可靠。
2、双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。
3、多道检测,多道保护:配控制柜、油水探头、浮子开关、均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。
4、维修方便:可采用双导轨的耦合装置,使泵起降时无需水下操作,维护便捷,省时省工;专用电控柜实现自动报警、停机、保留故障信号的功能,可大幅度提高维修效率。
5、全工况运行:采用特殊水力设计泵在全工况下运行不过载。
三、工作条件
流量范围:6~180m 3 /h
扬程范围:3~17m
转速n:1450~2900r/min
环境温度T:≤+40℃
介质温度:-15℃~+60℃
介质密度:≤1.3X10 3 kg/m 3
介质PH值范围:5~9
系统最高工作压力:≤0.6Mpa
四、结构图
 |
序号 |
部件名称 |
序号 |
部件名称 |
1 |
底座 |
8 |
提手 |
2 |
泵体 |
9 |
上盖 |
3 |
叶轮 |
10 |
电机壳体 |
4 |
轴承座 |
11 |
油封 |
5 |
滚动轴承 |
12 |
主轴 |
6 |
定子铁心 |
13 |
机械密封 |
7 |
转子铁心 |
14 |
叶轮螺母 |
五、性能参数表
型号 |
流量(m 3 /h) |
扬程(m) |
功率(KW) |
转速(r/min) |
额定电压(V) |
配有胶管内径(mm) |
AS10-2W/CB |
15 |
4 |
1.1 |
2850 |
220 |
76 |
AS10-2CB |
15 |
4.5 |
1.1 |
2850 |
380 |
76 |
AS16-2CB |
29 |
7.6 |
1.5 |
2850 |
380 |
76 |
AS30-2CB |
42 |
11 |
3.0 |
2850 |
380 |
76 |
AS55-2CB |
45 |
13 |
5.5 |
2900 |
380 |
127 |
AS55-4CB |
100 |
7.5 |
5.5 |
1450 |
380 |
152 |
AS75-2CB |
60 |
18 |
7.5 |
2900 |
380 |
127 |
AS75-4CB |
145 |
10 |
7.5 |
1450 |
380 |
152 |
AV14-4 |
22 |
5.8 |
1.5 |
1450 |
380 |
76 |
AV55-2 |
30 |
20 |
5.5 |
2900 |
380 |
76 |
AV75-2 |
30 |
25 |
7.5 |
2900 |
380 |
76 |
