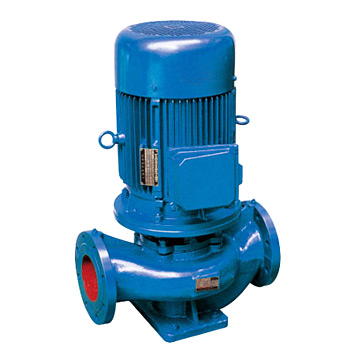

ISG立式管道离心泵

一、产品概述　

ISG系列立式离心泵是吸收国际同类先进技术，研制开发的最新一代立式离心泵，能满足用户各种狭小场合的使用，完美的设计，安装使用方便，泵轴绝对同心度及叶轮极好的动静平衡，保证了运行时无动静、低噪音。采用碳化硅，氟橡硬质合金机械密封，泵体过流部分壁厚加厚能保证静压高的循环系统正常使用，按国际标准ISO2858设计制造，性能完全符合国家JB/T53058-93标准。

二、产品特点

1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、运行平稳，安全可靠：电机和水泵同轴直联、同心度高，运行平稳，安全可靠。
3、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机封密封失效。CJL泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
4、轴承：泵所配电机中的轴承匀采用封闭式轴承，正常使用时，免电机轴承的维护与保养。
5、机封密封：采用不锈钢碳化硅、氟橡胶等材料制成。平衡式耐高温、耐高压，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。

三、工作条件

流量: 2～1400m 3 /h　　　　　　　扬程：5～130m
工作温度：普通型（DFG）-15℃ ～+ 80℃
防护等级：IP44或IP54 　　　　　　环境温度：≤+40℃
电机类型：Y或Y2

四、产品用途

该系列产品可分为ISG立式清水泵，IRG立式热水泵，IHG立式化工泵，YG立式管道油泵，ISGD立式低转速清水泵。
1.ISG泵适用于工业和城市给排水，高层建筑增压送水，消防增压，远距离输水，暖通制冷循环，各种给水设备，锅炉的配套使用，供输送清水或物理，化学性质类拟于清水的其它液体之用，介质温度T≤80℃。
2.IRG泵适用于冶金、化工、纺织、造纸以及饭店、浴室、锅炉热水增压循环和城市住房采暖循环等场合，介质温度T≤120℃。
3.IHG泵输送有腐蚀性液体，温度T≤120℃。
4.YG泵输送油类或易燃、易爆液体，如柴油、汽油、煤油等。
5.ISGD泵适用于要求噪音低的场合，温度T≤100℃。

五、产品结构图

序号	部件名称	序号	部件名称
1	叶轮	5	端盖
2	泵体	6	叶轮螺母
3	机械密封	7	泵轴
4	挡水圈	8	电机

六、性能参数表

泵型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汽蚀佘量 (m)
泵型号	(m 3 /h)	(l/s)	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)	汽蚀佘量 (m)
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	0.75	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-125A	3.6	1.0	16	35	2900	0.55	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-125	5	1.39	20	44	2900	0.75	2.3
32-125A	4.5	1.25	16	43	2900	0.5	2.3
40-100	6.3	1.75	12.5	54	2900	0.55	2.3
40-100A	5.6	1.56	10	52	2900	0.37	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	32	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.5	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4.0	2.3
40-200A	5.9	1.64	44	31	2900	3.0	2.3
40-200B	5.3	1.47	36	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4.0	2.3
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(I)A	11	3.05	10	60	2900	0.75	2.3
40-125(I)	12.5	3.47	20	58	2900	1.5	2.3
40-125(I)A	11	3.05	16	57	2900	1.1	2.3
40-160(I)	12.5	3.47	32	52	2900	3.0	2.3
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3
40-200(I)	12.5	3.47	50	46	2800	5.5	2.3
40-200(I)A	11.7	3.25	44	45	2900	4.0	2.3
40-200(I)B	10.6	2.94	36	44	2900	3	2.3
40-250(I)	12.5	3.47	80	38	2900	11	2.3
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3
40-250(I)B	10.8	3.0	60	37	2900	7.5	2.3
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11	3.05	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3
50-125A	11	3.05	16	57	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3.0	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.4	2.89	22	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.7	3.25	44	45	2900	4.0	2.3
50-200B	10.6	2.94	36	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.6	3.22	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
50-250C	10.0	2.78	52	36	2900	5.5	2.3
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5
50-125(I)	25	6.94	20	68	2900	3.0	2.5
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5
50-160(I)	25	6.94	32	63	2900	4.0	2.5
50-160(I)A	23.4	6.5	28	62	2900	4.0	2.5
50-160(I)B	21.6	6.0	24	58	2900	3.0	2.5
50-200(I)	25	6.94	50	58	2900	7.5	2.5
50-200(I)A	23.5	6.53	44	57	2900	7.5	2.5
50-200(I)B	21.8	6.06	38	55	2900	5.5	2.5
50-250(I)	25	6.94	80	50	2900	15	2.5
50-250(I)A	23.4	6.5	70	50	2900	11	2.5
50-250(I)B	21.6	6.0	60	49	2900	11	2.5
50-315(I)	25	6.94	125	40	2900	30	2.5
50-315(I)A	23.7	6.58	113	40	2900	22	2.5
50-315(I)B	22.5	6.25	101	39	2900	18.5	2.5
50-315(I)C	20.6	5.72	85	38	2900	15	2.5
